SH-3000-DS 單粒端子連剝帶打端子機

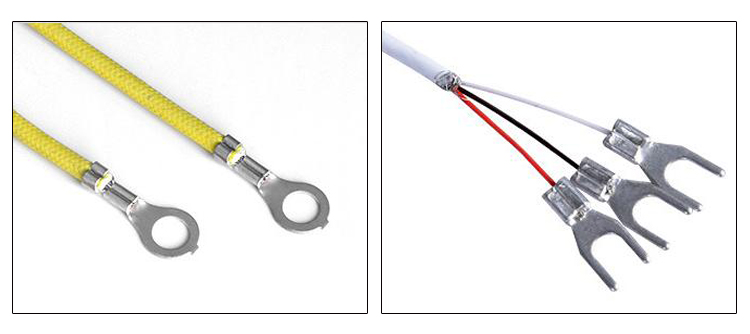

產品展示
產品介紹
本產品適用于各類散裝端子進行加工。相比較價格昂貴的連帶端子，使用散裝端子替代，可節省成本。由于散裝端子無料帶，所以不會產生廢料而增加損耗。能有效的減少加工工序，降低工作難度，提高工作效率。
產品特點
1. 采用先進的電子控制技術，配有高精度控制模塊與傳動機構，使剝皮打端一次性完成。
2. 具有低噪音，耗電低，效率高等特點。
3. 針對極細線，多芯屏蔽線的加工有著明顯的效果。
4. 機器剝線動作由氣缸傳動，動作速度快，定位準確。
5. 采用離心振動盤，散粒端子自動上料，變頻調數，省時省力。
6. 送料軌道采用紅外線控制，軌道滿料后振動盤暫停上料。
7. 采用變頻電機，壓力高度精準，操作方便簡單。
技術參數
型 號 Model | SH-3000-DS單粒端子連剝帶打端子機 |
電 源 Power Supply | 單相200V~240V 50/60Hz |
壓接能力 Crimping force | 3T/4T |
壓接端子 Crimping terminal | 散粒端子 Granular terminal |
壓接行程 Crimping stroke | 35mm |
空 氣 源 Air Source | 0.5～0.6mpa（請使用干燥清凈的空氣） |
適用線徑 Applicable wire Diameter | AWG14#-AWG32#（根據線材而不同 ） |
剝皮長度 Stripping length | 1.0～8.0mm |
剝皮誤差 Stripping error | 0.05～0.1mm |
位置誤差 Position error | 0.05～0.1mm |
本體尺寸 External dimensions | L1150*W600*H1500mm |
本體重量 Weight | 160KG |
產 能 Production rate | 2500-3500PCS/H |
適用線材 Adaptive line species | AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龍、纖維線等 |
