SH-3000-FS 半自動單線防水栓剝打機
產品展示
產品介紹

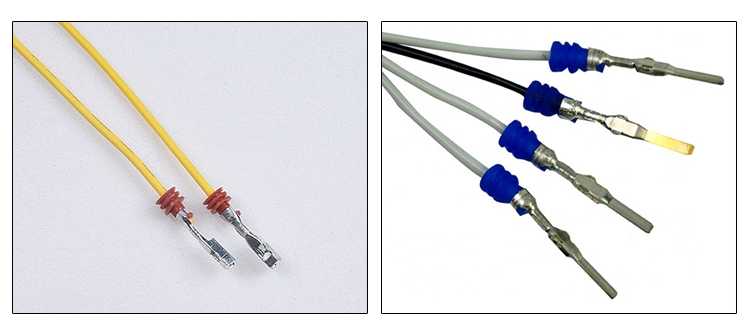

本機用于加工防水栓線束，進行穿栓、剝皮、鉚壓，多工位于一體進行加工，盡可能節省空間，節省流程，節省時間滿足客戶需求，能有效的減少加工工序，降低工作難度，提高工作效率。
產品特點
1. 剝皮長度可根據客戶需求靈活調整；
2. 穿防水塞深度，依據剝口與防水栓之間的留膠長度進行調整；
3. 打端包膠深度根據頂線位置進行調整；
4. 端子機采用高效率伺服馬達驅動，高速沖壓，高靜音；
5. 剝皮滑臺采用伺服馬達驅動，絲杠傳動，保證剝皮長度準確；
6. 切刀采用伺服馬達驅動，絲杠傳動方式，非傳統的氣缸剝皮，調整開口，只需觸摸屏設置即可；
7. 防水栓送料結構，采用振動器排料，壓縮空氣上料，非傳統的插針上料方式，因此不存在防水栓破損風險，且無耗損件。
產品參數
型 號 Model | SH-3000-FS半自動單線防水栓剝打機 |
電 源 Power Supply | 單相200V~240V 50/60Hz |
空 氣 源 Air Source | 0.4~0.6mpa（請使用干燥清凈的空氣） |
壓著能力 Crimping capacity | 2T/3T |
壓接端子 Crimping terminal | 開放式連續端子-橫式（open continuous terminal-horizontal） |
電機功率 Motor power | 1500W |
行 程 Travel | 35mm/40mm |
適用線徑 Applicable wire Diameter | 線經最?。?/span>Core wire minimum）：Φ1.0mm |
護套剝皮范圍 Stripping range | 最短25mm |
剝線長度 Stripping length | 1.0~10.0mm |
切線誤差 Tangent error | 0.05~0.1mm |
位置誤差 Position error | 0.05~0.1mm |
本體尺寸 External dimensions | L950*W850*H1650mm |
本體重量 Weight | 250KG |
產 能 Production rate | 1000-1500PCS/H |
適用線材 Adaptive line species | AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龍、纖維線等 |
